紅星雙輥式破碎機結構解析

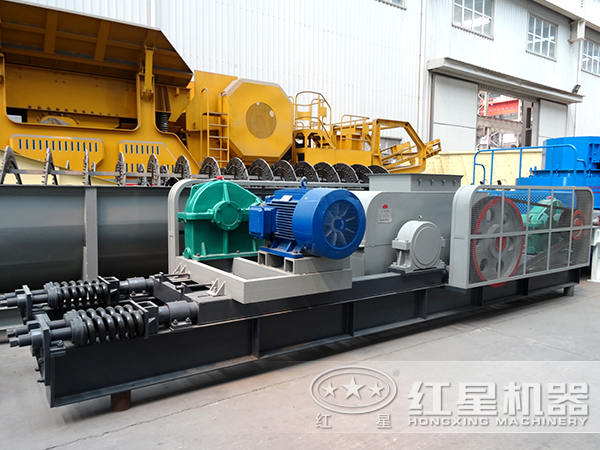

1、結構組成：該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂部裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

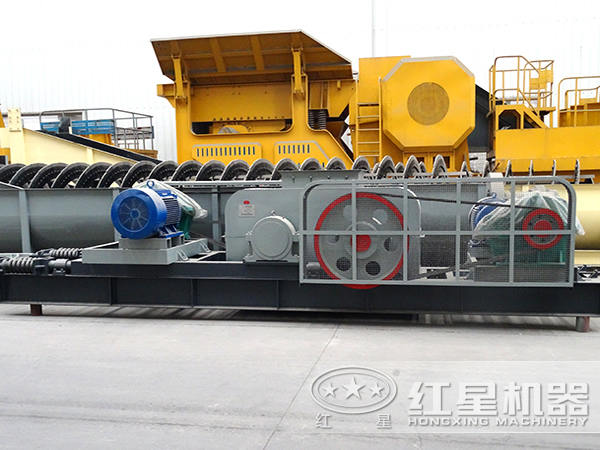

3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

4、為了安全，傳動部分應根據實際情況自行安裝安全罩。

紅星雙輥式破碎機的維護措施：

為了更好的維護雙輥式破碎機破碎機，使其擁有更長久的使用壽命，我們在使用設備的過程中，應注意如下事項：

1、要加強給礦的除鐵工作。非破碎物（釬頭等物、掉入對輥間會損壞輥式破碎機，以致造成停車事故。所以在輥式破碎機前應安裝除鐵裝置。

2、粘性物料容易堵塞破碎空間，在處理堵塞故障應停車處理，不可在運轉中進行捅礦。

3、當處理的物料含大塊較多時，要注意大塊礦石容易從破碎空間擠出來，以防傷人或損壞設備。

4、輥式破碎機運轉較長時間后，由于輥面的磨損較大，會引起產品粒度過細，這時要注意調整排礦口或?qū)υO(shè)備進行檢修。

5、加強對設備的檢查，對設備的潤滑部位要按時加油，保持設備良好的潤滑狀態。
