鋼球磨煤機結構、原理及型號介紹

發布者：張欣發布：2016-12-30 17:05:26 更新：2022-03-16 15:45:42

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

一、鋼球磨煤機簡介

鋼球磨煤機廣泛用于粉碎各種硬度的煤炭或其他可磨性物料，將原煤磨制成煤粉的一種粉碎機械，是鍋爐煤粉制備系統中的主要設備。

鋼球磨煤機圖片

鋼球磨煤機在磨制煤粉的過程中，同時用熱空氣對煤進行干燥，我公司生產的鋼球磨煤機具有省油、自動定時、潤滑均勻等特點，能夠減少齒面磨損，提高齒輪使用壽命，結構緊湊，安裝維修方便，運轉平穩。

山西客戶鋼球磨煤機工作現場

二、鋼球磨煤機結構

鋼球磨煤機有多種類型，按轉速高低可以分為低速鋼球磨煤機、中速鋼球磨煤機和高速鋼球磨煤機，鋼球磨煤機類型的選擇主要根據煤種、鍋爐爐型和負荷特性等條件選擇。

鋼球磨煤機結構主要為圓形筒體，筒體兩端有端蓋，端蓋的軸頸支承在軸承上，電動機通過裝在筒體上的齒輪使鋼球磨煤機回轉。在筒體內裝有鋼球和煤塊。當筒體回轉時，在摩擦力和離心力的作用下，鋼球被筒體襯板帶動提升。當提升到某一高度后，由于介質本身受重力的作用，產生自由瀉落或拋落，從而對筒體內的煤進行沖擊、研磨和碾碎。

鋼球磨煤機結構

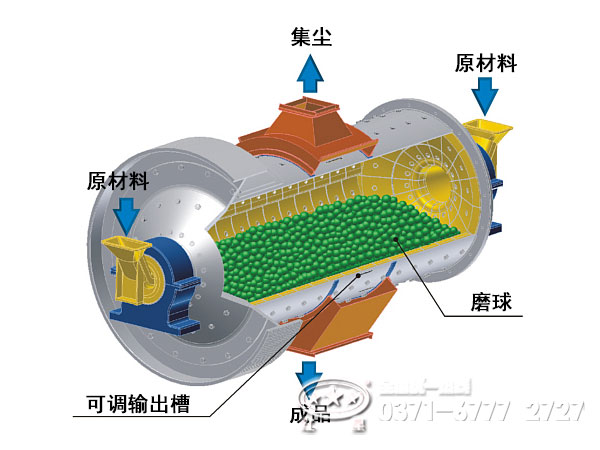

鋼球磨煤機結構圖

三、鋼球磨煤機工作原理

原煤由喂料設備進入到鋼球磨煤機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。粉磨倉內裝有研磨體(鋼球)，煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。

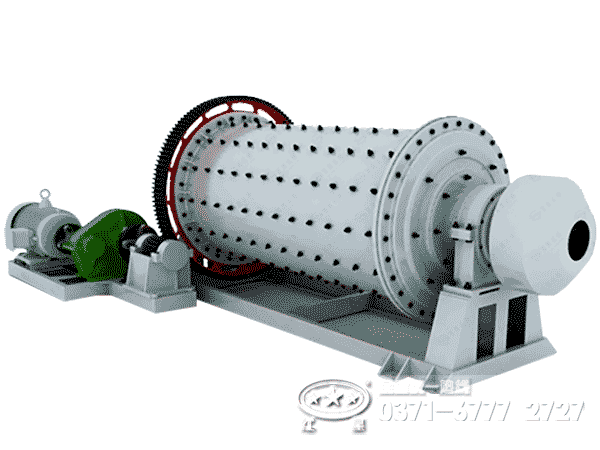

鋼球磨煤機工作原理

四、鋼球磨煤機優勢

1、生料質量和煤的細度容易控制和檢驗，避免了煤過粉磨現象。

2、煅燒過程中配煤量調節靈活，便于選擇合理的燃料粒度級配，以滿足煅燒要求。

3、煤粉在熟料中分布較均勻，熟料局部粉化現象少。

五、鋼球磨煤機型號

規格型號	筒體轉速（r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
